数据中心网络组网的不同方案

[导读]本文介绍的几种网络组网方式导致的水平配线区至设备配线区的水平布线系统所采用的器件和缆线数量都大不相同,所以需要先确定交换机的设置位置,然后再决定水平布线系统的设计方案。

  数据中心网络组网的不同方案

  一、EoR/MOR和TOR

  根据网络交换机与配线设备设置的位置不同,列头柜可以设置于列头 (EOR)、列中 (MOR) ,网络设备也可以设置在机柜顶部(TOR) 等。 这些方法主要取决于服务器的种类、数量及网络架构。

  (1)End-of-Row/EoR

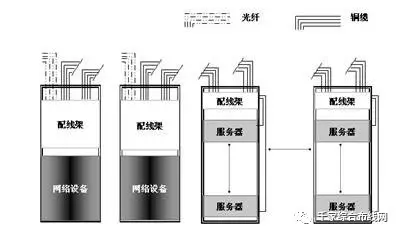

  EoR 是最传统的方法,接入交换机集中安装在一列机柜端部的机柜内,通过水平缆线以永久链路方式连接设备柜内的主机/服务器/小型机设备。EoR 对设备机柜需要敷设大量的水

  平缆线连接到交换机。 布线的成本会提高, 布线通道中敷设大量的数据缆线也会降低冷却的通风量。连接关系见图3.2.1-6。

  图3.2.1-6 End-of-Row/EoR设置方案

  (2)Middle-of-Row/MoR

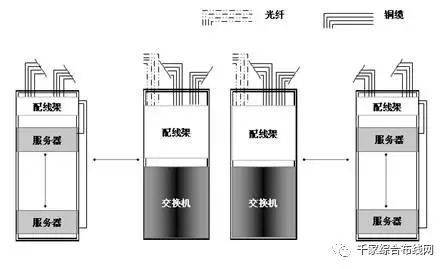

  MoR 基本的概念是和EoR 是一样的,都是采用交换机来集中支持多个机柜设备的接入。在下图可以看出,主要区别是在摆放列头机柜的位置,MoR是将其放在每一列机柜的中间。 MoR的设置方式可以使得缆线从中间位置的列柜向两端布放,降低缆线在布线通道出入口的拥堵现象,并减少缆线的平均长度,也适合实施定制长度的预连接系统,而且对布线机柜内配线设备的交叉连接和管理较EoR 要方便。连接关系见图3.2.1-7。

  图3.2.1-7 Middle-of-Row/MoR设置方案

  (3) Top-of-Rack/ ToR

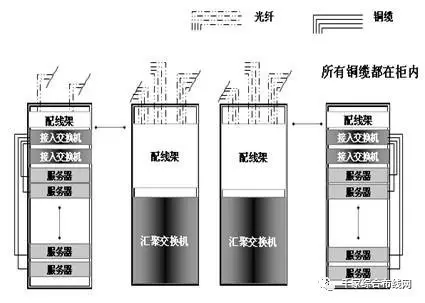

  典型的ToR 配置是将1U高度的接入层交换机放在每一个设备区机柜顶部,通过对绞电缆或光缆以永久链路方式连接至水平配线区配线设备,而机柜内的所有服务器通过设备缆线直接连接到TOR交换机。这样做的好处是,每一个机柜可以通过交换机的上联端口以较少的光缆纤芯数量连接到水平配线区,对绞电缆主要使用于机柜内设备之间的连接。针对10G端口的服务器,机柜内可采用专用高速光/电缆设备缆线在交换机和服务器之间建立互联。但是有可能服务器的数量不足以使得交换机的端口完全得到利用,造成交换机网络资源的浪费。另外也会使布线系统管理为分散的方式,不像EoR/MoR 那样较为集中。连接关系见图3.2.1-8。

  图3.2.1-8 Top-of-Rack/ ToR设置方案

  二、刀片式服务器

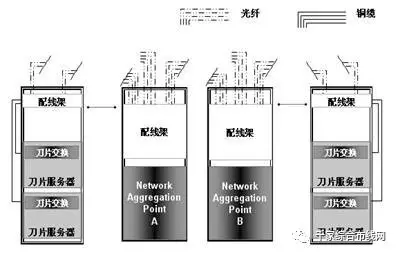

  对刀片式服务器,为了降低出线量,往往会在服务器内部设置交换机,以汇聚刀片服务器的缆线,主要是利用刀片服务器的整合能力(如Ethernet, Fiber Channel, InfiniBand)。这样对绞电缆数量会大量地得到减少,但目前能支持整合刀片服务器的交换机不是很多,设计的选择和余地较少,如果以采用虚拟化的服务器 (servers virtualization)作为取向,网络的复杂性会大大的提高,这对设计和管理都会提高成本。连接关系见图3.2.1-9。

  图3.2.1-9 刀片式服务器整合方案

  三、模块化POD方案

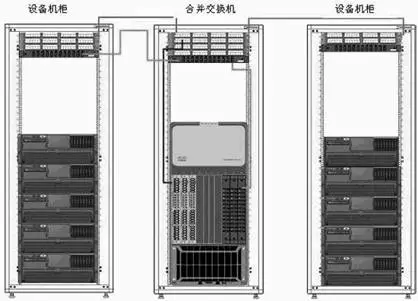

  模块化 POD 是一组多功能的机柜,可优化供电、冷却和布线技术效能。POD 设计可根据需求缩放,并能够方便地重复。典型的 POD 数据中心设计如图3.2.1-10所示。

  对于 POD 中的布线一般采用ToR结构,在服务器和机柜顶部交换机之间,采用10G Base-T 对绞电缆布线支持单元内的输入/输出连接。在机柜内或服务器机柜组内仅需要少量光纤连接来延伸到汇聚层。这种设计有助于减少交换机的数量,节省数据中心机架空间,同时降低基建成本和运营成本。

  图3.2.1-10 模块化POD单元

  以上几种网络组网方式导致的水平配线区至设备配线区的水平布线系统所采用的器件和缆线数量都大不相同,所以需要先确定交换机的设置位置,然后再决定水平布线系统的设计方案。
