综合布线110语音配线架详细安装教程(图文)

搜索关键词 110语音配线架 智能化施工安装

[导读]110语音配线架是机房工程中常用的语音配线工具,常用来管理大对数语音电缆。本文将详细介绍25对大对数语音电缆在110语音配线架上的安装教程。

  110语音配线架是机房工程中常用的语音配线工具,常用来管理大对数语音电缆。本文将详细介绍25对大对数语音电缆在110语音配线架上的安装教程。

110语音配线架详细安装教程(图文)

  工具准备

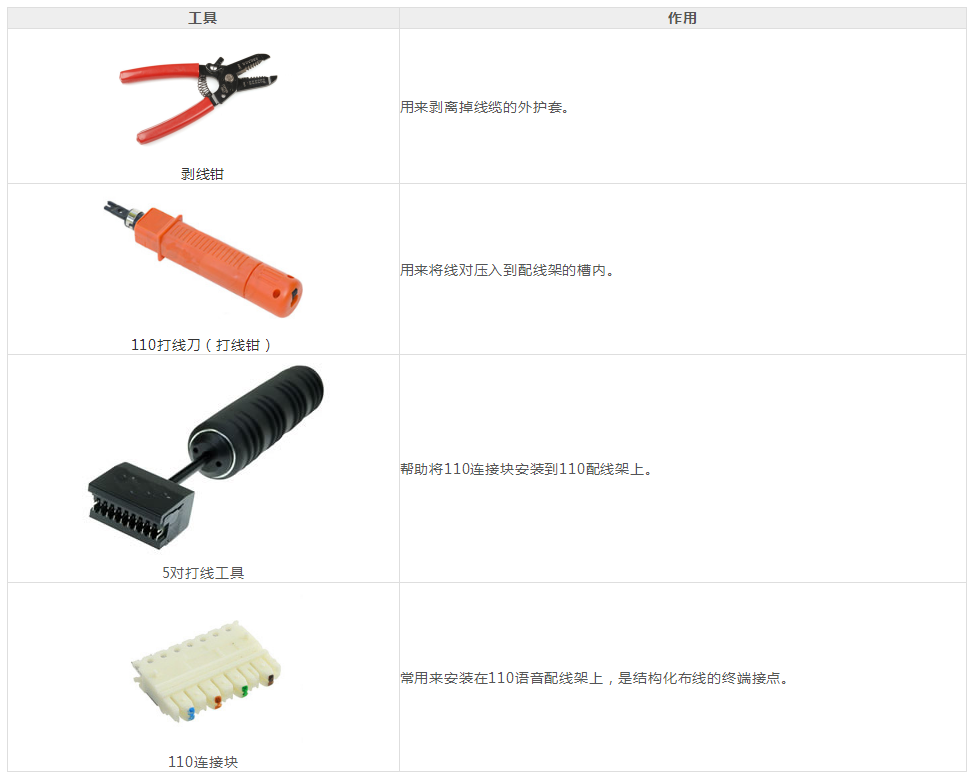

  在开始安装之前,我们首先要准备下表列出的一系列工具:

110语音配线架详细安装教程(图文)1

  110语音配线架的安装步骤

  下面分5个步骤详细介绍110语音配线架的安装过程:

  第一步:固定110语音配线架

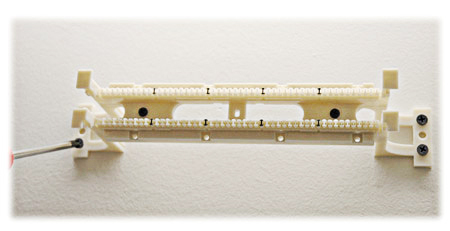

  首先应将110语音配线架固定在机架后墙面上(如下图)。

110语音配线架详细安装教程(图文)2

  第二步:将25对大对数语音电缆安装在110语音配线架上

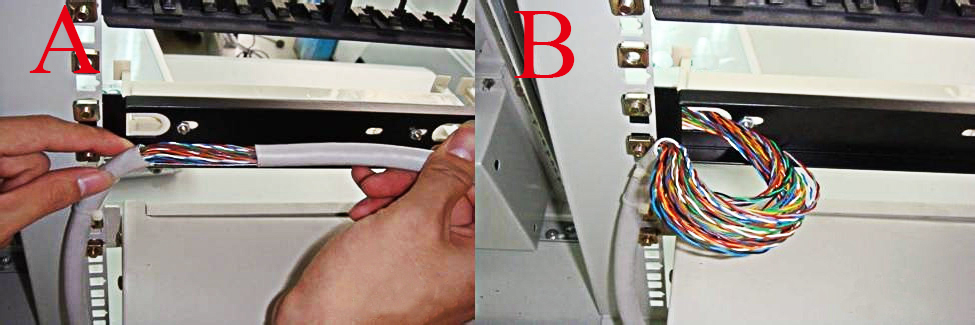

  用剥线钳将大对数电缆的外皮剥去,使用扎带固定好电缆,将电缆穿过110语音配线架一侧的进线孔,摆放至配线架打线处。

110语音配线架详细安装教程(图文)3

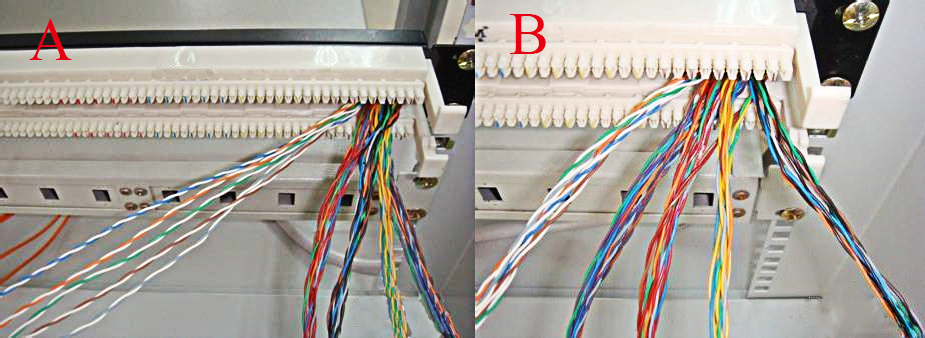

  第三步:根据大对数线序对电缆进行线序排线

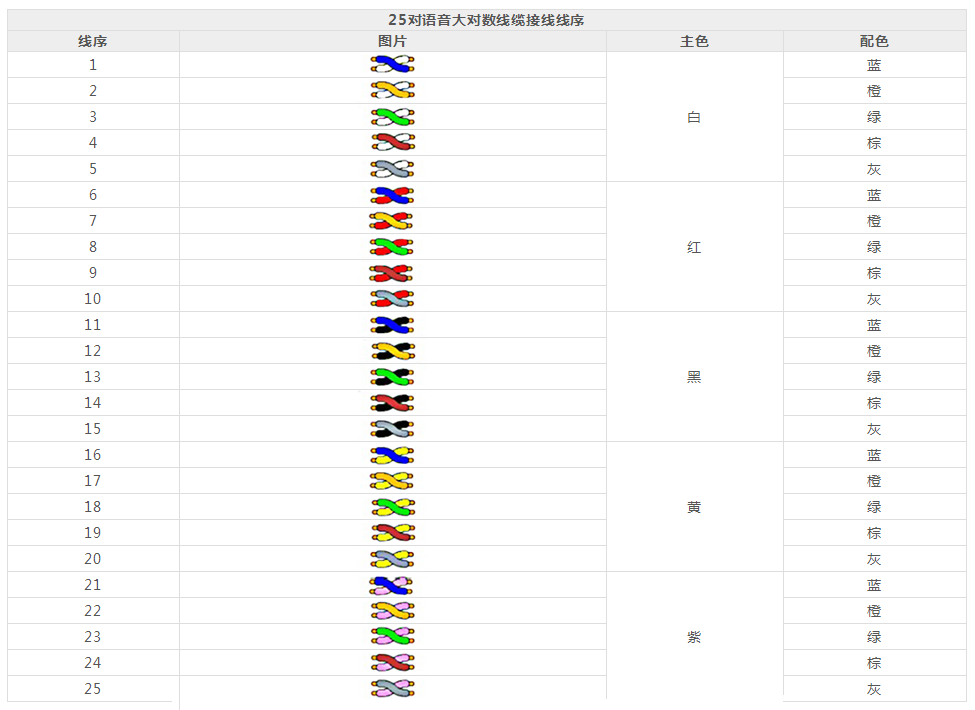

  众所周知,电缆应根据一定色谱排列才能正常工作。我们在安装110语音配线架时也必须对25对大对数语音电缆进行线序排线,具体的排线规律可以参照下表:

110语音配线架详细安装教程(图文)4

110语音配线架详细安装教程(图文)5

  第四步:将线对压入到110配线架的槽内

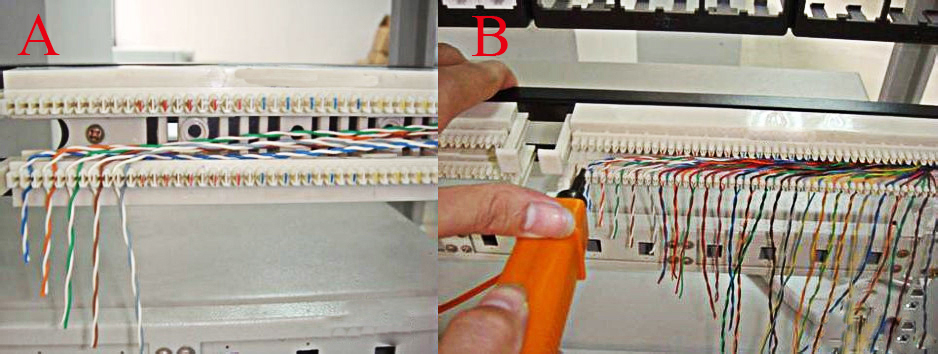

  根据电缆色谱排列顺序,将对应颜色的线对逐一压入槽内,然后使用110打线刀(打线钳)固定线对连接,同时将伸出槽位外多余的导线截断。注意:刀要与配线架垂直,刀口向外。完成后的效果如图所示。

110语音配线架详细安装教程(图文)6

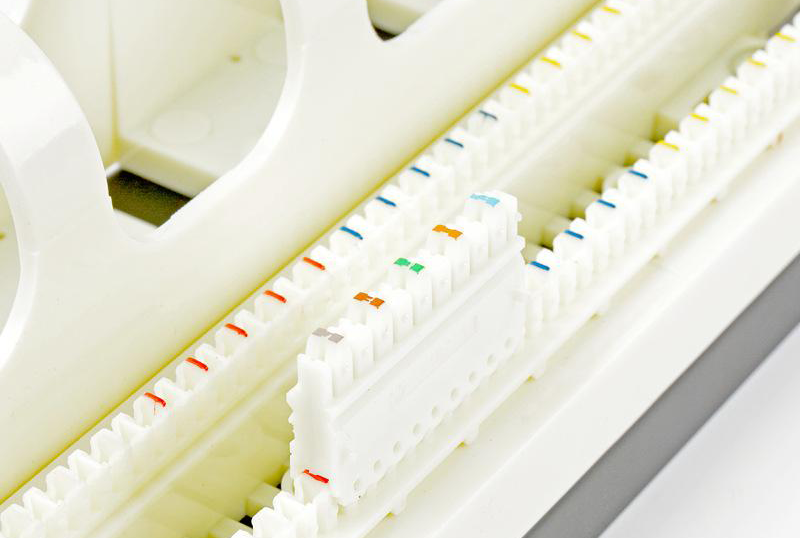

  第五步:安装110连接块

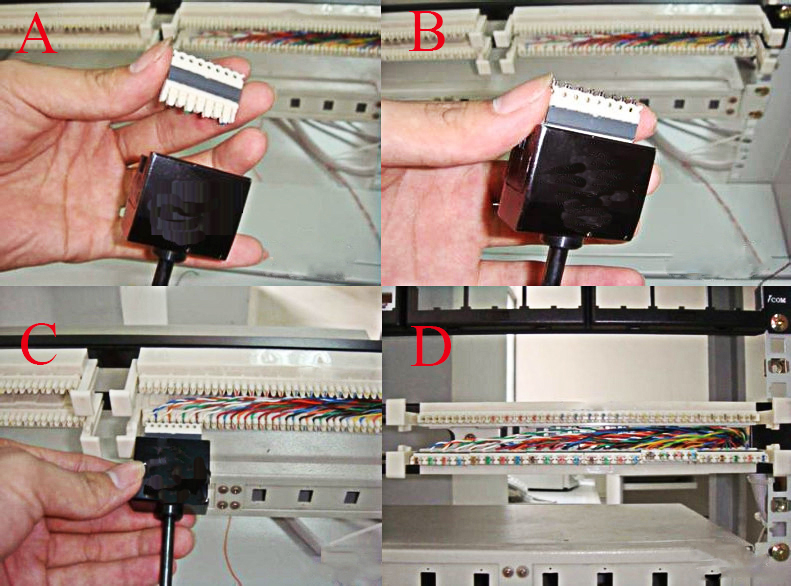

  将110连接块放入5对打线工具中,然后把110连接块垂直压入到110配线架的槽内。

110语音配线架详细安装教程(图文)7

  注意:在25对的110配线架基座上安装时,应选择5个4对连接块和1个5对连接块,或7个3对连接块和1个4对连接块。

  结束语

  110语音配线架是综合布线中的重要组成部分,常用于配线间和设备间语音线缆的端接、安装和管理。它的安装步骤也许有点复杂,但是学会自己安装110语音配线架可以帮助您节省不少安装成本。
