[导读]本文为大家分享光模块正确安装方法、常见故障及注意事项，希望对大家有所帮助。

　　第1章  光模块未正确安装常见故障

　　常见故障1:光模块端口被污染，会造成光模块无法正常使用

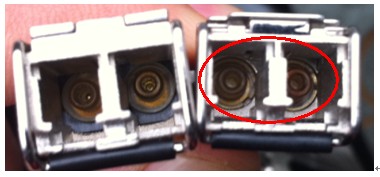

　　光模块端口有异物，可以通过肉眼清晰的看到故障光口被白色异物封堵，左侧为正常模块，右侧为故障模块。

　　光纤跳线导接柱断在光模块内造成光模块损坏。

　　常见故障2:光纤跳线被污染或使用劣质光纤跳线,最终导致光模块端口被污染

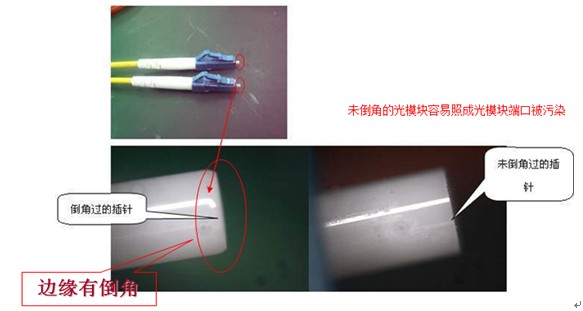

　　使用未倒角的非标光纤连接器在光纤拔插过程中损坏了我司光模块。

　　光纤跳线长时间未使用未做防护措施,光纤跳线接头积满了灰尘。使用时导致光模块端口被污染。

　　使用破损的光纤跳线,易导致光模块损坏

　　常见故障3:光模块的金手指导电金属缺失，造成光模块无法正常使用

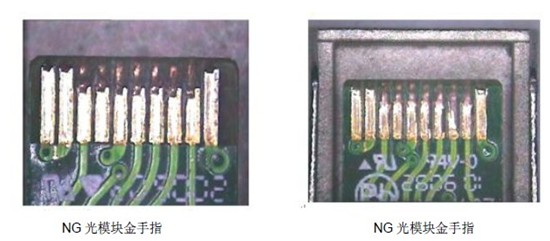

　　不合格光模块的金手指导电金属缺失,并且光泽明显不够,如下图

　　常见故障4:光模块未插紧，导致光信号传输受限制，造成光模块无法正常使用

　　光模块在插上设备时必须保证插紧，卡锁卡到位。否则设备在震动、碰撞等情况下，光模块会发生瞬断、松动故障。如下图：

　　第2章 光模块正确安装方法及注意事项

　　正确的安装方法1：光模块安装前的检查

　　检查光模块的金手指外观是否明亮、齐整

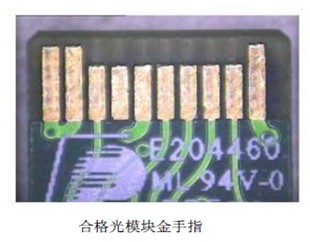

　　合格光模块的金手指外观如下图:

　　检查光模块的拉杆是否有破损，光模块的拉杆是否失效。

　　拉杆破损的光模块拔插操作时容易引起光模块卡在交换机内。

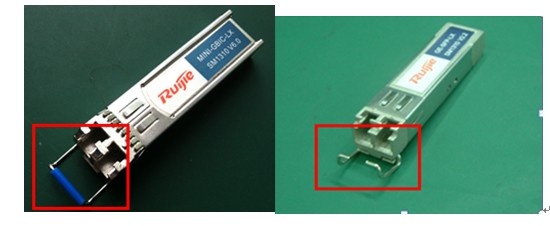

　　合格的光模块拉杆以及不合格的光模块拉杆如下图

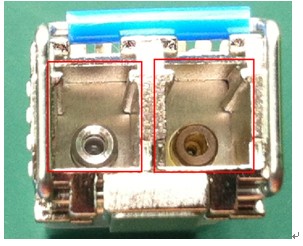

　　检查光模块端面是否清洁，清洁的光模块端面是透明清晰可见的。如下图:

　　正确的安装方法2：将光模块安装到设备光端口上

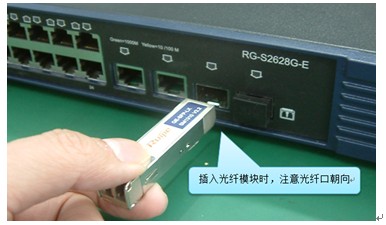

　　检查光模块的朝向，如下图：

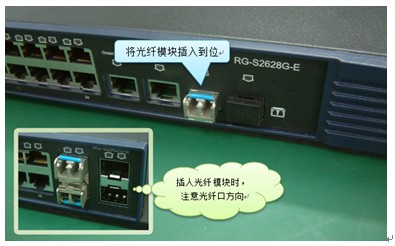

　　正确安装后的效果如下图：

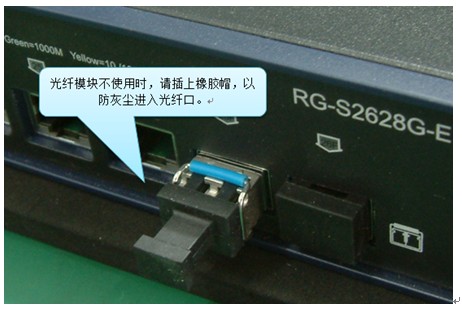

　　注意!光模块安装到设备的光端口后，未进行光纤跳线前请做好防尘措施。如下图：

　　正确的安装方法3：光纤跳线的安装或者拔除

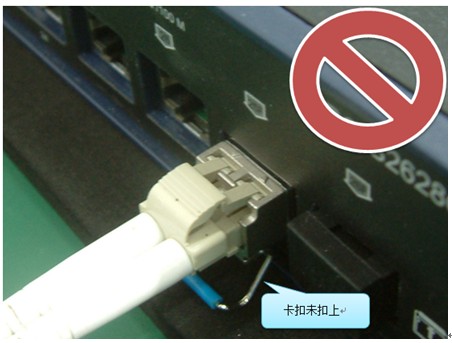

　　插入光纤跳线前需要固定好模块的拉环。如下图：

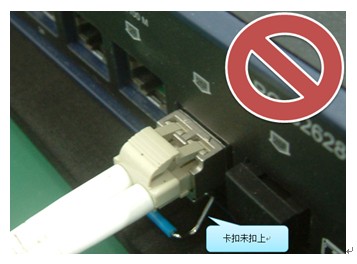

　　注意!光纤跳线插入光模块前，请固定好光模块的拉杆。如下图：

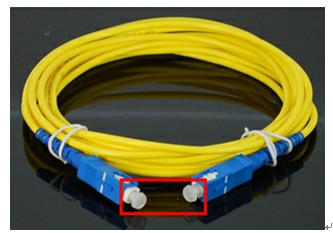

　　注意!光模块在未使用时，光纤跳线必须安装防尘帽，否则在光纤跳线与光模块对接时容易导致光模块被污染。如下图：

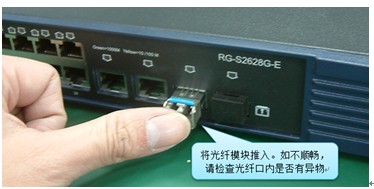

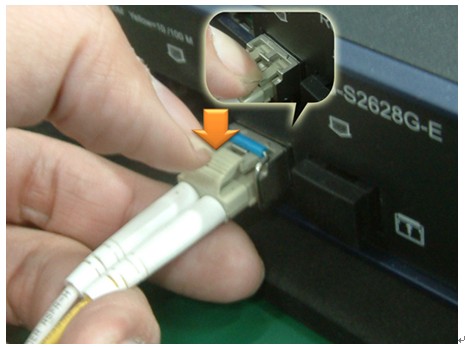

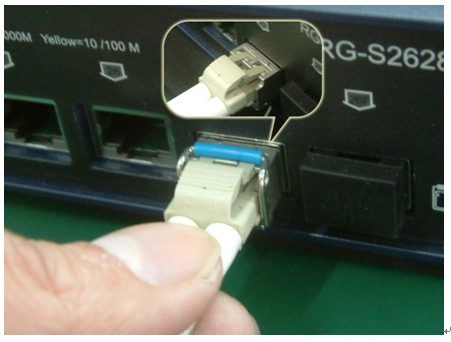

　　插入光纤跳线时能够听到轻微的听到“啪”的声音或感到轻微震动。光模块插入设备后，请再拔一下光模块检查是否安装到位，若拔不出则表示安装到位。如下图：

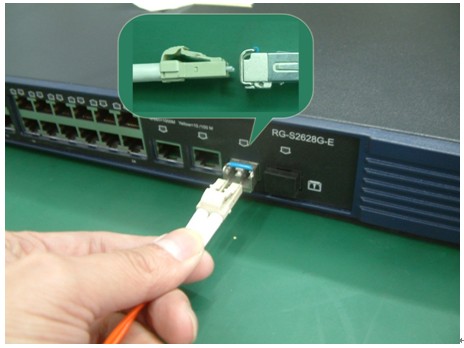

　　取出光模块时，请先取下光纤跳线，再取出光模块。如下图：

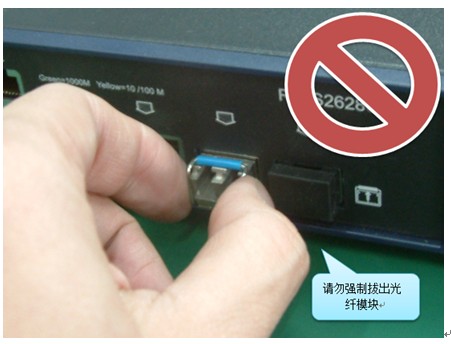

　　注意!取出光模块时请先拉出拉杆，再通过拉杆取出光模块，禁止强制取出光模块。如下图：

　　第3章 故障光模块和光纤线缆接头的清理、清洁

　　故障光模块的清理、清洁

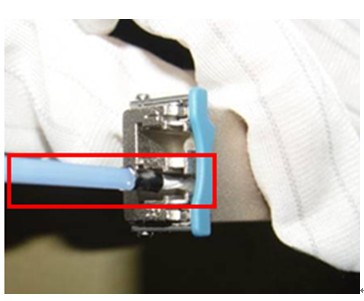

　　如果光模块或光纤长时间未使用并且未加防尘帽，则再次使用时必须对于光模块或光纤进行清洁。光模块清洁使用棉棒进行，光纤端口清洁使用擦纤纸。用棉棒清理光纤跳线接头的方法：清洁时将棉棒插入光口中，轻轻旋转，注意不要用力过大，避免损坏光模块。

　　光纤线缆接头的清理、清洁

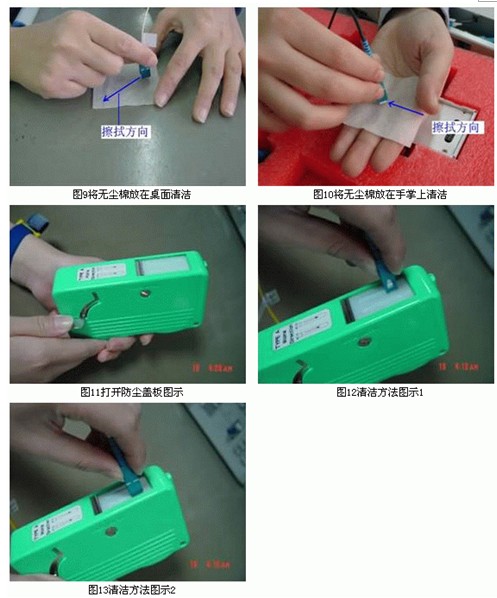

　　光纤连接器的端面保持清洁，避免划伤;清洁端面时使用拭擦纸。如图9所示方法擦拭清洁，每次擦拭不能在同一位置;对脏污严重的接头，则将拭擦纸浸无水酒精(不易过多)，按相同方法进行擦拭清洁，并需更换另一拭擦纸按相同方法操作一次，保证接头端面干燥，再进行测试;此类清洁方法需注意擦拭长度要足够，才能保证清洁效果，并且不能在相同位置重复擦拭;此类拭擦纸每张可按图示方向擦拭4次;也可以使用擦纤盒如图11～13所示进行清洁。注意：拭擦过程中，严禁不同方向来回拭擦端面，或用拭擦纸360度拭擦端面，以免造成端面磨损。
